Creating Cloudy Mountains - Создание облаков в горах

Рекомендованные сообщения




Creating Cloudy Mountains - Создание облаков в горах

by Aziz Khan, Afghanistan

Оригинал статьи: http://www.cgarena.com/freestuff/tutorials/misc/cloudymountains/index.html



Привет, ребята и добро пожаловать на урок по созданию облаков в горах, в Vue.

Vue является одним из самых мощных 3D-приложений по созданию дымки и тумана,

водопадов, массивов зеленых деревьев, растений, кустов, и ландшафтов.

Когда то я прочитал статью на официальном сайте Vue, было написано о фильме

("Пираты части Карибского 2) в котором студия (ILM) (Industrial Light и Magic),

использовали Vue для создания сложного пейзажа. Итак, я решил создать урок

по этой теме. Начнем?

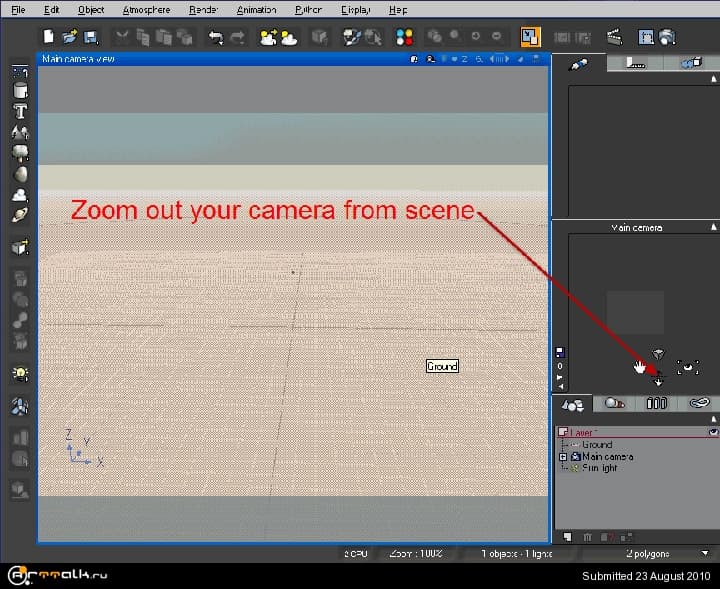

1 - Прежде всего, уменьшите в главном окне масштаб вида камеры ( Movie camera back/forth).

(в настройках также должно быть включено отображение (Open GL) это по пути: File -

Options - General Preferences - 3D view display quality - OpenGL..., вы, наверное,

думаете, почему я начал с масштабирования? Это потому, что как только вы создадите

горы, то нам придется изменить масштаб их на достаточно большой, чтобы

соответствовать облакам, которые мы собираемся использовать.

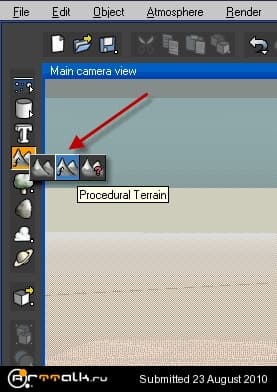

2 - Теперь с левой стороны панели выбираем Procedural Terrain (Процедурный ландшафт).

Или же через меню Object - Create - Procedural Terrain - Standart Procedural Terrain.

Или ещё проще - Shift+F

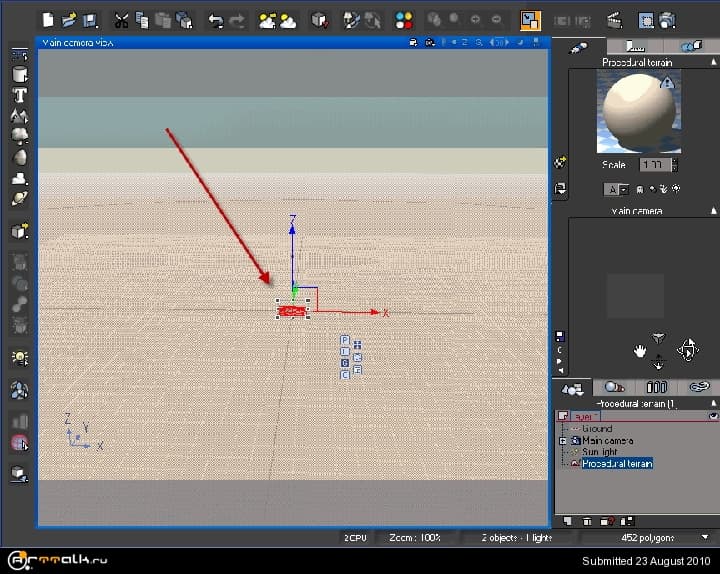

3 - Теперь вы должны получить ваши горы, которые выглядят крохотными,

поэтому скорректируйте масштаб установив его в (main camera view),

главном экране камеры.

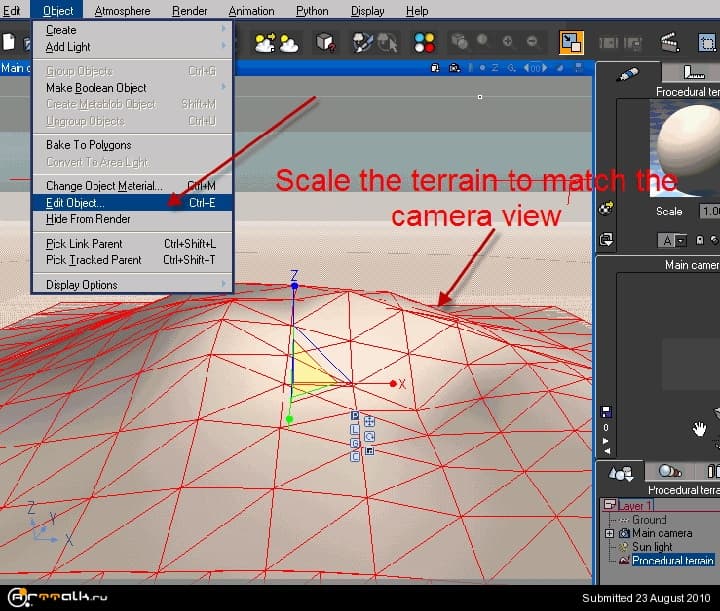

4 - После того как вы установили масштаб Ваших гор, прейдём к их редактированию -

Object - (Object >> Edit Object), или просто Ctrl-E, как на рисунке ниже.

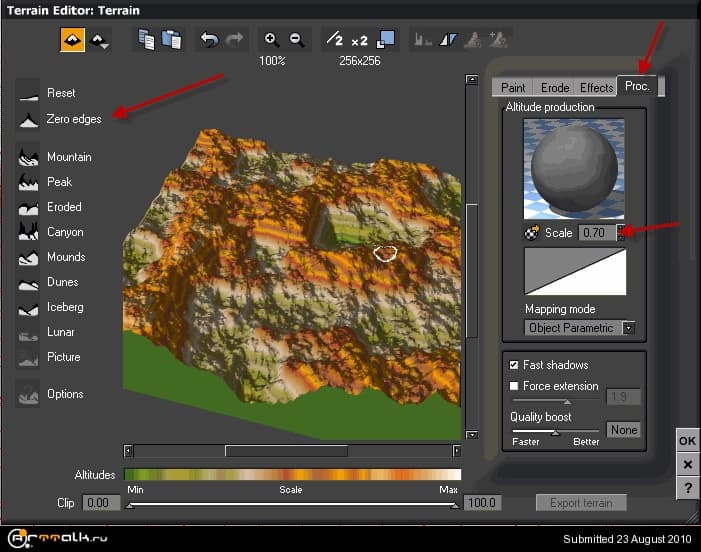

5 - Вот ваши горы в редакторе ландшафта, режим (Zero Edges), и на вкладке (Proc),

ползунком (Scale) измененим значение на что-то по Вашему вкусу, а в моём

случае установлено 0,70, можете изменить по своему, а затем жмём (OK).

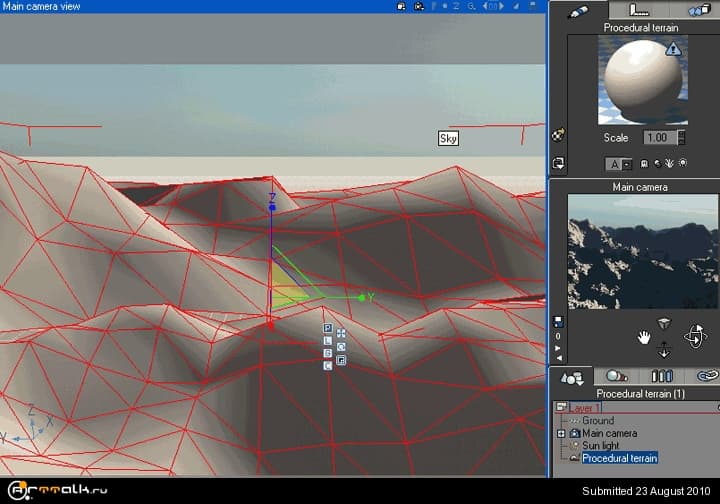

6 - После того как вы довольны вашей формой рельефа, то "пройдёмся" вокруг сцены,

"посмотрим" сверху или сбоку, чтобы найти какой-нибудь классный угол зрения, в моём

случае вы можете на чём остановился я, рисунке ниже.

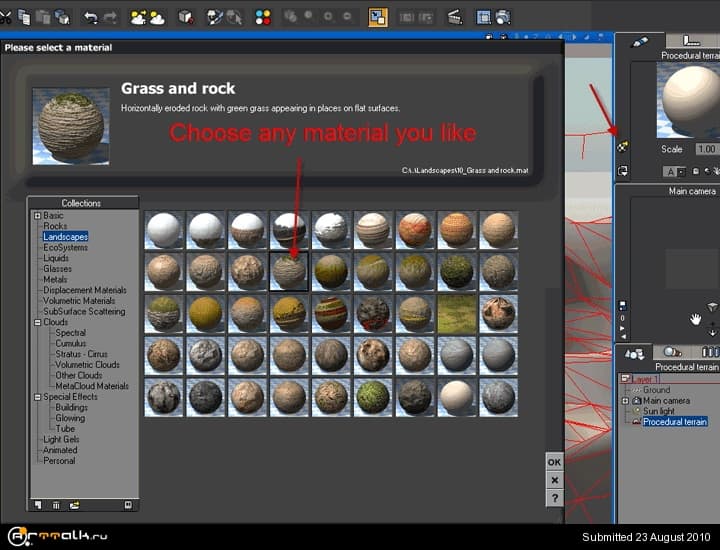

7 - Делаем горы, похожими на горы, справа вверху, нажмите на кнопку в виде клетчатой

сферы со стрелкой, она вызовет список материалов, из которого выберите по своему вкусу

материал.






8 - После того как вы применили материала к горному массиву, начинается самое

интересное, из меню (Atmosphere) выбрать (Atmosphere Editor) (есть хоткей - F4),

(редактор Атмосферы), как на рисунке ниже













Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

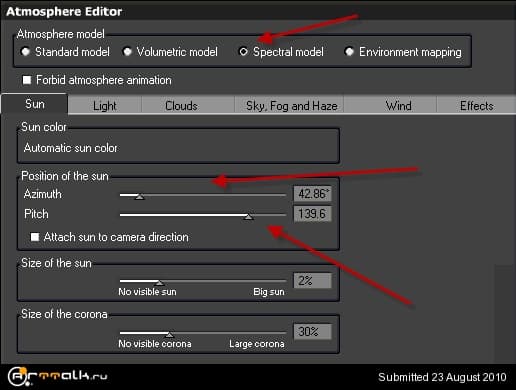

9 - Вы должны видеть ваш Редактор Атмосферы (Atmosphere Editor), теперь играем

настройками, если вам не по вкусу мои - то добро пожаловать, играйтесь со своими

сами и создайте собственные настройки! Vue это вечный эксперимент...

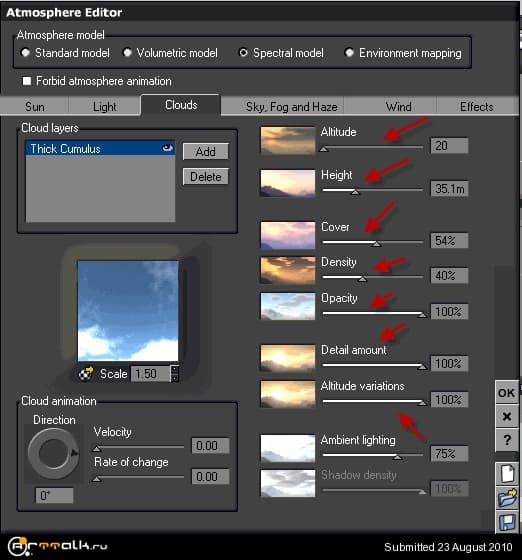

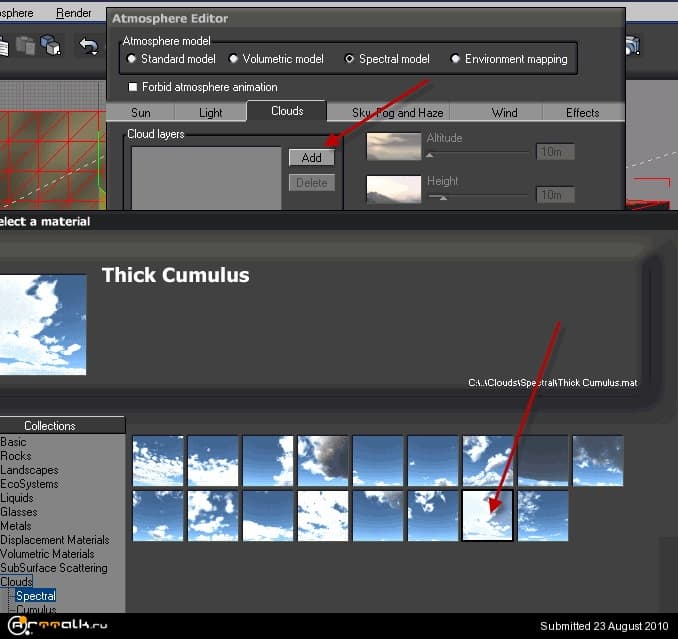

10 - Сейчас на вкладке (Clouds)(Облачность) нажмите на кнопку (Add) (Добавить),

а затем из списка выбирайте любое облако по фигуре, так я выбрал

(Thick Cumulus) облака, но если вы хотите выбирайте другие, дело вкуса...






11 - А теперь начинайте играть настройками, пока вам не понравиться результат...

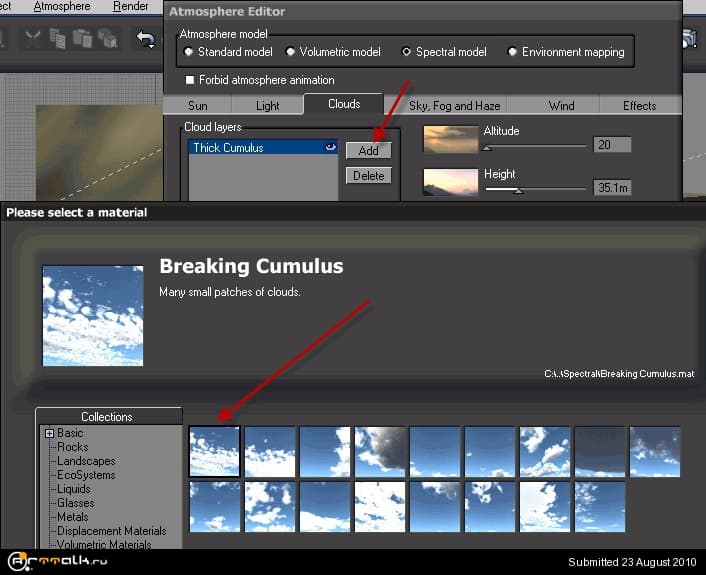

12 - После того как вы наигрались с настройками, и видите ваши облака на

поверхности рельефа, самое время добавить еще одни облака, так же как вы

это делали для первых облаков, но на этот раз мы выберем другие...

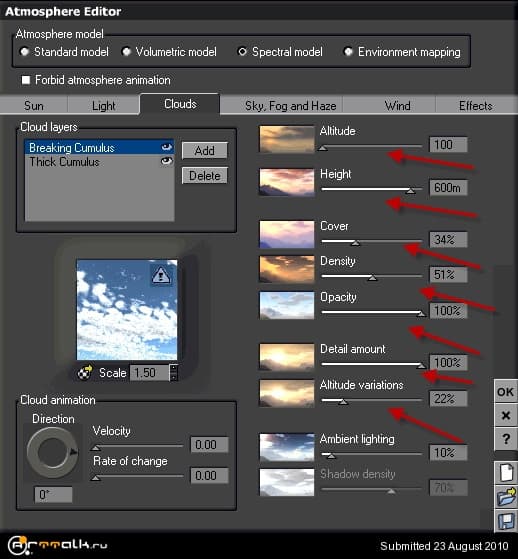

13 - Играемся с настройками, вот мои настройки, ниже...

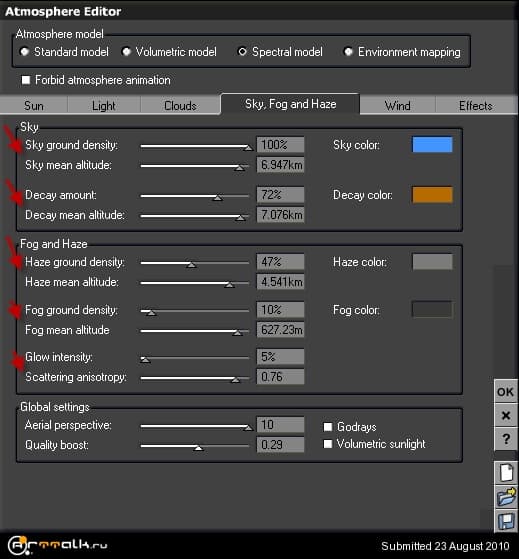

14 - Сейчас на вкладке (Sky, Fog and Haze)(Небо, туман и дымка) , установите

предпочитаемые

вами настройки, а вот мои ...

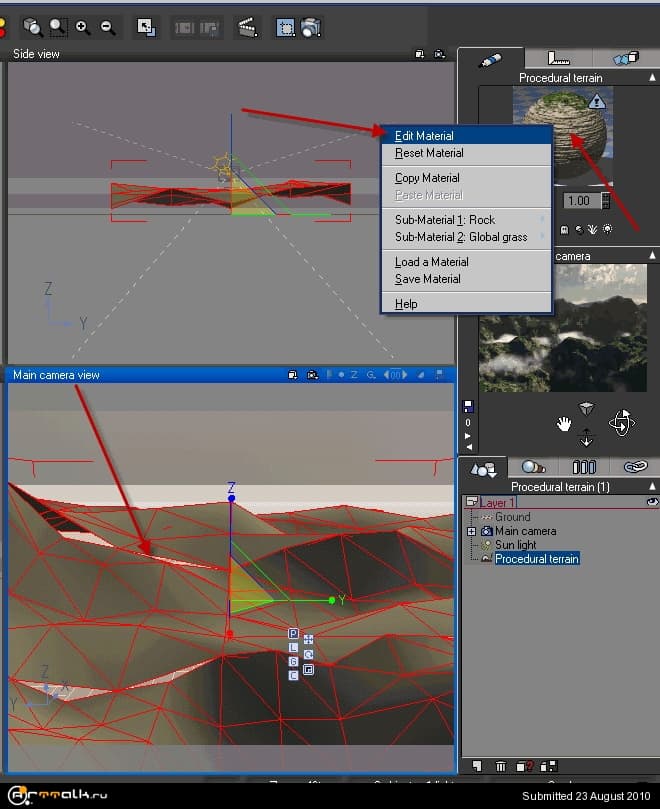

15 - Пока мы сделали облака, и вроде их настроили. Итак, давайте заполнять

нашу местность деревьями, и прочими растениями с помощью Vue экосистемы,

выделите ландшафт, а затем щелкните правой кнопкой мыши в окне и в появившемся

меню выбираем (Edit Material) (Редактировать материал), всё это наглядно вы видите

в рисунке ниже

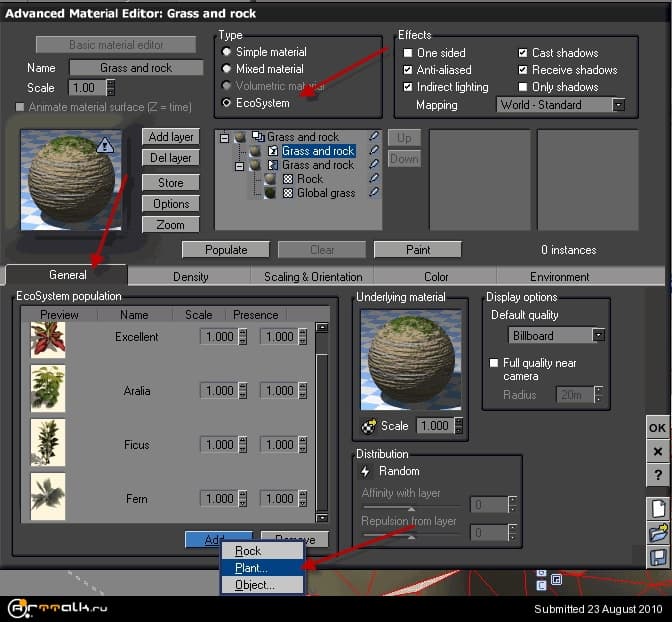

16 - В (Material Editor)(Редакторе материалов), кликните на переключатель с

(Ecosystem) (Экосистема), и теперь на вкладке " general tab", внизу нажмите на (Add)

кнопку и в появившемся меню выбирайте любое растение, которым вы хотели бы

заполнить сцену. В этом случае вероятно нужно выбрать деревья, поскольку мы

имеем дело с горами, и добавить столько, сколько растений вы хотите, но

убедитесь, что у вас есть действительно хороший объем памяти на вашем

компьютере в противном случае Vue может надолго "задуматься" и вы врядли

дождётесь результата его "размышлений"... Ну, теперь, когда вы довольны

настройками, нажмите (Populate)(Заполнение) а затем нажмите кнопку (OK),

ниже - мои настройки












Изменено пользователем NULL

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

17 - А теперь вернемся в (Atmosphere Editor)(Редактор Атмосферы) в (Sky, Fog and Haze)

(Небо, туман и дымка) отметим флажком пункт (Godrays), это очень хороший вариант,

который поможет вам создать действительно приятные глазу лучи, исходящие из-за туч,

чтобы настроить эффект, возможно, потребуется поиграть параметром(Azimuth)("Азимут")

вашего "Солнца", если вы хотите иметь более тонкий контроль над облаками попробуйте

параметр (Quality Boost), но это скажется при визуализации...






18 - Обратно в (Clouds)(Облачность) вкладку зайдём, (Clouds Layers)(Облако Слои),

найдём там... выделим название облака, а затем правой кнопкой клацнем в окне

предварительного просмотра и выбора, и в меню, что выпадет при этом, выберем

(Edit Material) (Редактировать материал), смотрите ниже

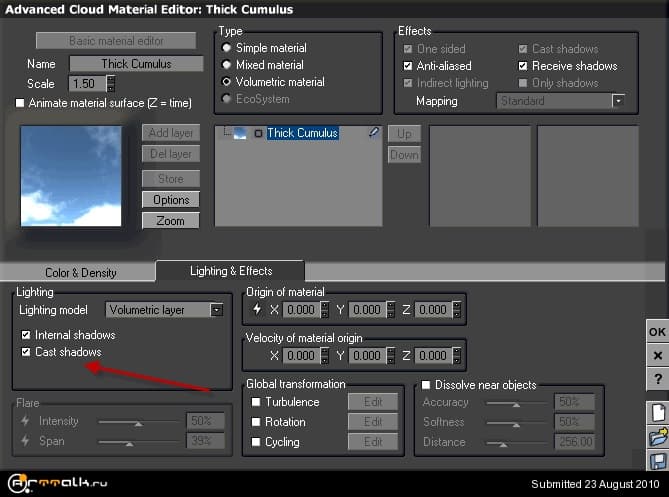

19 - В (Material Editor)(Редакторе материалов) для выбранного облака галочку поставим

(Cast Shadows), если вы этого не сделаете ваши настройки Godrays не будут работать,

и сделайте то же самое для оставшихся облаков, если они у вас есть...

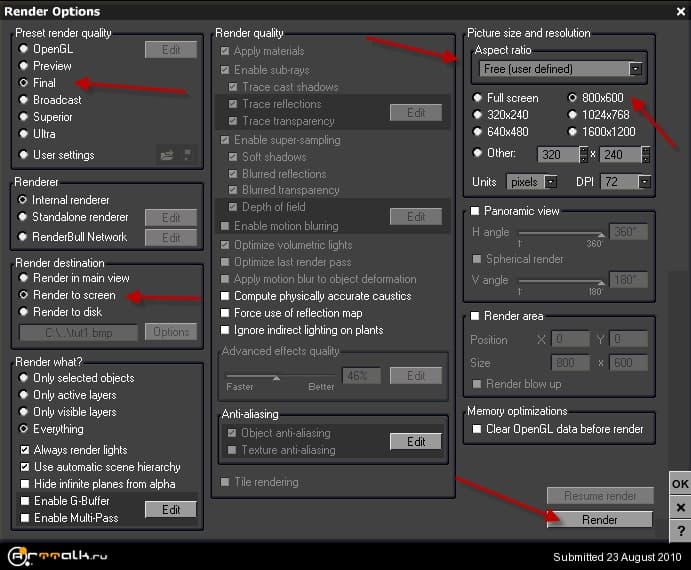

20 - Хорошо, мы почти сделали все настройки, приступим к настройкам рендера...

Как это сделать, как вы можете видеть на картинке ниже, или если вы

хотите иметь более лучшие результате выбирайте (Broadcast) в (Preset Quality),

а если вы довольны настройками осталось нажать - (Render)






Вот мои несколько финальных рендеров с разными настройками и установками








Поздравляю ребята вы успешно завершили (или дочитали...) этот урок,

я надеюсь, что это поможет вам в создании собственных сцен, с вашими настройками.

Существуют неограниченные возможности для создания в Vue фотореалистичных

визуализаций.



Если у вас есть какой-либо замечания, вопросы, пожелания, предложения

пожалуйста напишите мне.



(перевод DArt)
