Создание материала просечно-вытяжной сетки.

Recommended Posts




Это не новая техника, вы можете найти отличные уроки Бертанда Бенойта и Филипа Стилса тут и тут, однако этот способ остается наиболее удобным для создания карт дисплейса (displacement maps) для таких повторяющихся вещей как черепица, металлические панели, и, в нашем случае, просечно-вытяжная металлическая сетка. Самое замечательное при создании такого материала с дисплейсментом, в отличии от материала с простой картой непрозрачности (opacity map) в том, что он выглядит по разному, в зависимости от ракурса, что добавляет реализма картинке.



На скорую руку я сделал модель просечно-вытяжной сетки, что выглядит примерно так:






Далее я сделал быстрый рендер сверху вниз и сохранил канал Zdepth как 16 битный PNG файл. Очень важно сохранять именно в 16 битном разрешении, если вы хотите получить ровный и гладкий дисплейсмент, 8 битным картам не хватает оттенков серого, из за чего получается ступенчатый градиент, который выглядит некрасиво при дисплейсе.



Вот законченная карта дисплейса:






Вы можете скачать эту 16 битную карту отсюда.

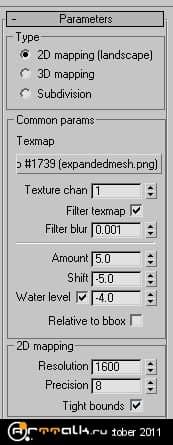

Если вы используете V-Ray, ниже приведены настройки дисплейсмента (единицы измерения: мм)






На самом деле настройки материала достаточно просты, коричневатый цвет в слоте диффузии и розоватый цвет для отражений, в режиме ward.



И, наконец, пара рендеров (кликните для просмотра в большом разрешении):









Автор : Peter Guthire

Источник : http://www.peterguthrie.net/blog/2010/06/free-texture-expanded-metal/
