Ремонт своими руками INTOUS WACOM 3 A5 (wide)

Recommended Posts

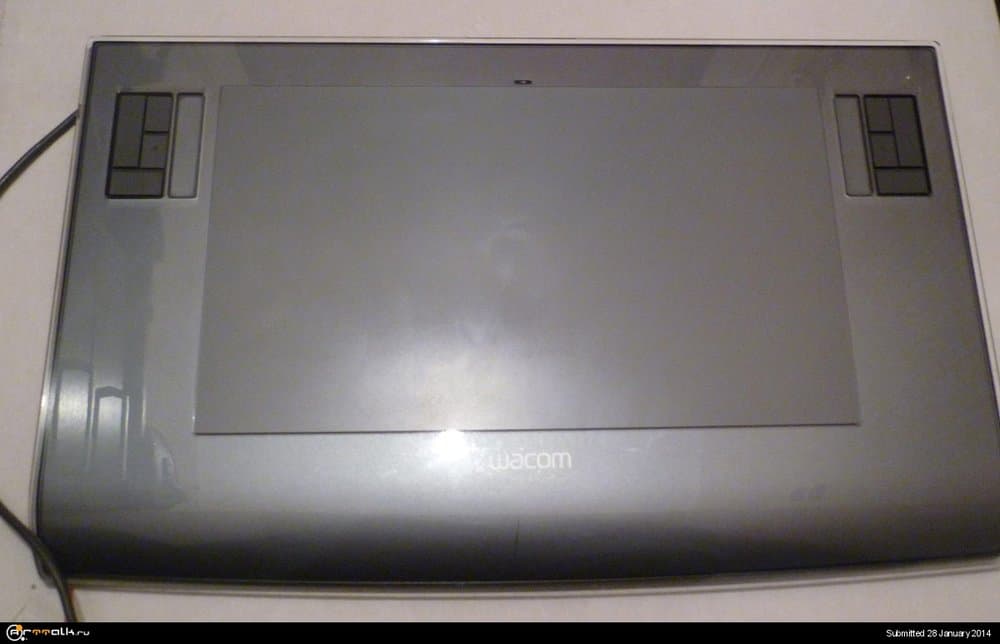

Жил да был INTOUS WACOM 3 A5 (wide) который постоянно испытывал на себя давление... то со стороны локтей при работе на нем, то неаккуратное ношение в рюкзаке в мягком чехле...

Короче сломался...

Описание поломки: Исчезла активная полоса шириной в 3/4х по ниже середины. Рисуешь на остальных 1/4, 2/4, ... 4/4 участках нормально, но в зоне 3/4х обрывается связь по всей ширине.

:shock:



В нэте я долго искал и ничего не найдя принял 2 решения:

1) выкинуть и купить новый

2) отремонтировать самому. Если почину, оставлю и буду бережней к нему относится... ежели нет см. пункт №1


Edited by NULL

Share this post


Link to post
Share on other sites

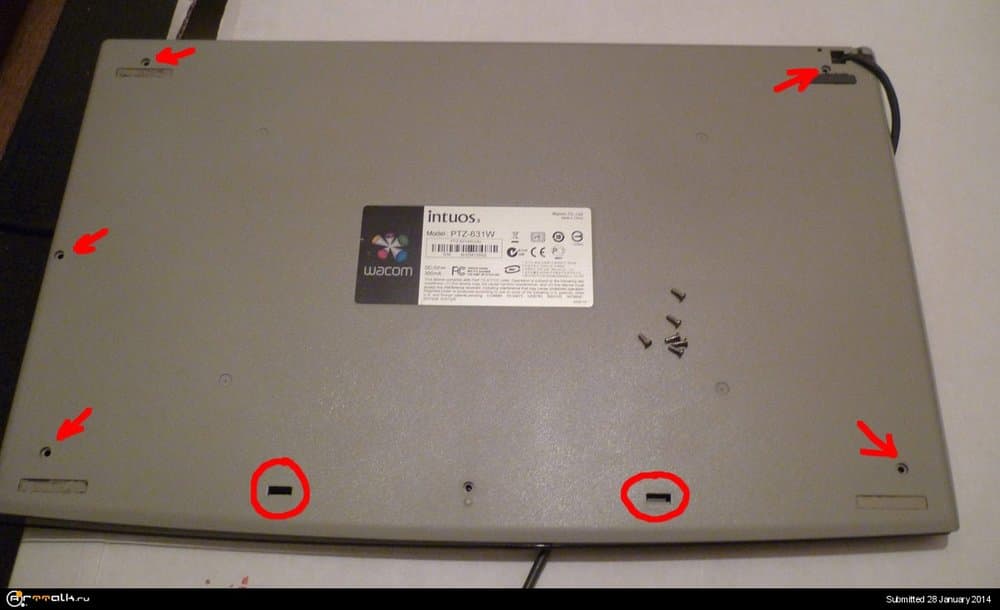

Первое вскрытие... самой маленькой крестовой отверткой открутил болтики... (указал стрелками)

Широкой плоской отверткой отогнул слегка язычки (обвел кружками)


Edited by NULL

Share this post


Link to post
Share on other sites

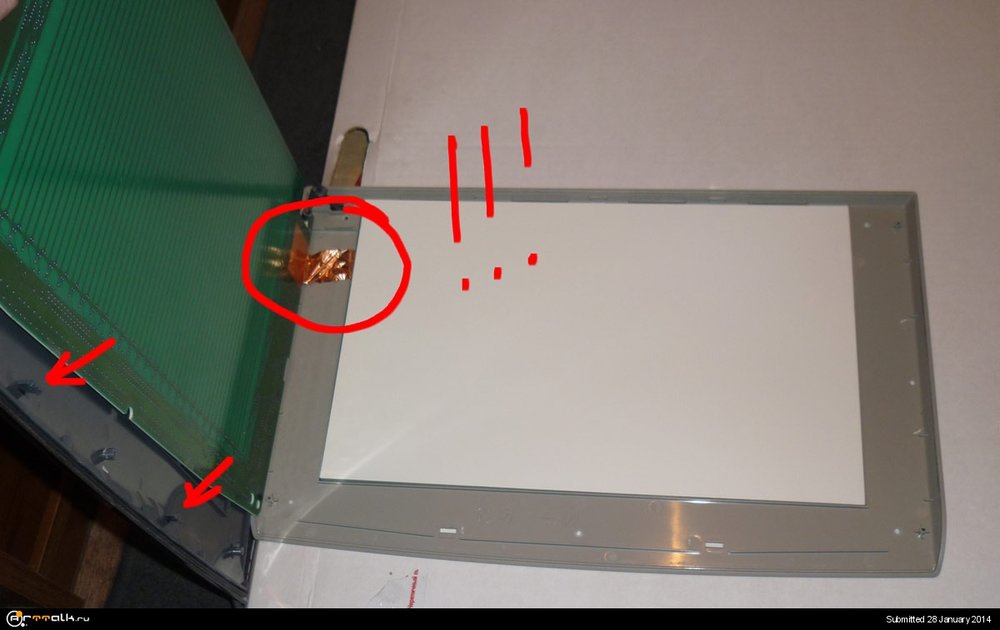

Вид изнутри ... слева 2 тех самых язычка... И внимание! Лента медной фольги, которая соединяет металлическую пластину под белой подкладкой и саму плату... Все думал что оторву...


Share this post


Link to post
Share on other sites

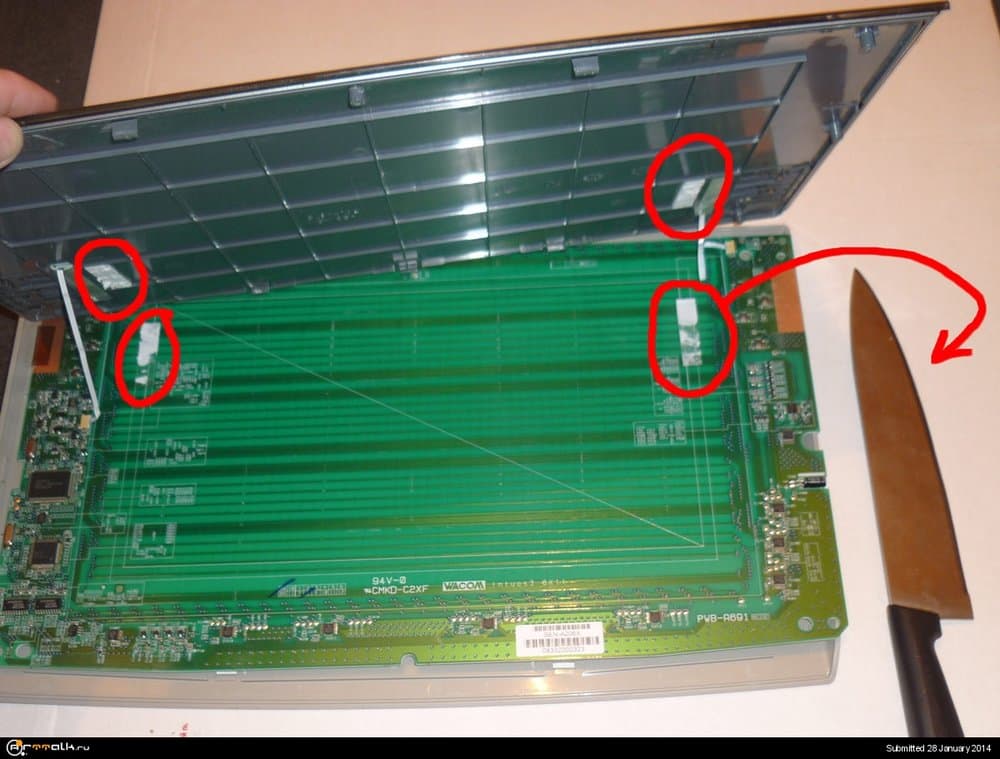

И началось самое сложное... отсоединить плату от поверхности планшета... обыскал весь планшет на предмет крепежей , осмотрел опять нэт в поисках ответа... ничего. Стал аккуратно но под конец не совсем аккуратно отгибать плату от поверхности и обнаружил 2х сторонний скотч !!! Очень сильно ругал производителей за такое соединение... (Ну почему не 2 -4 болтика???) Взял кухонный нож!!!


Edited by NULL

Share this post


Link to post
Share on other sites

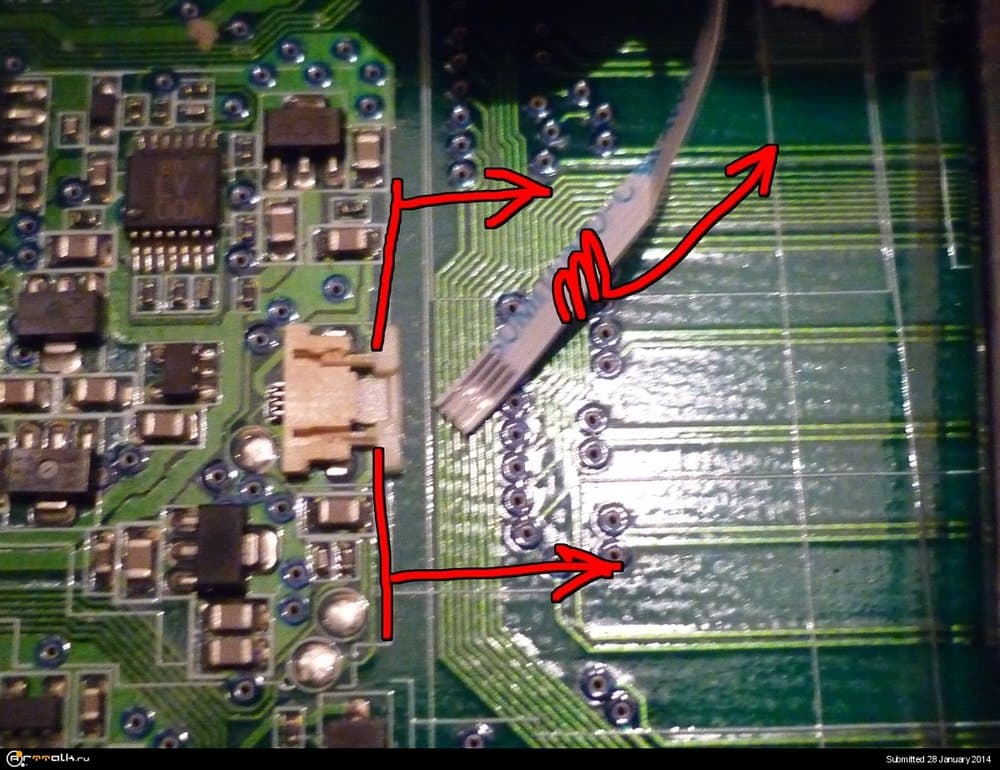

2 минуты и скотч расслоен. Отсоединяем 2 шины от кнопок(слева и права).Вытягивает защелку и тянем провод (достаточно легко) И начинаем рассматривать плату...


Share this post


Link to post
Share on other sites

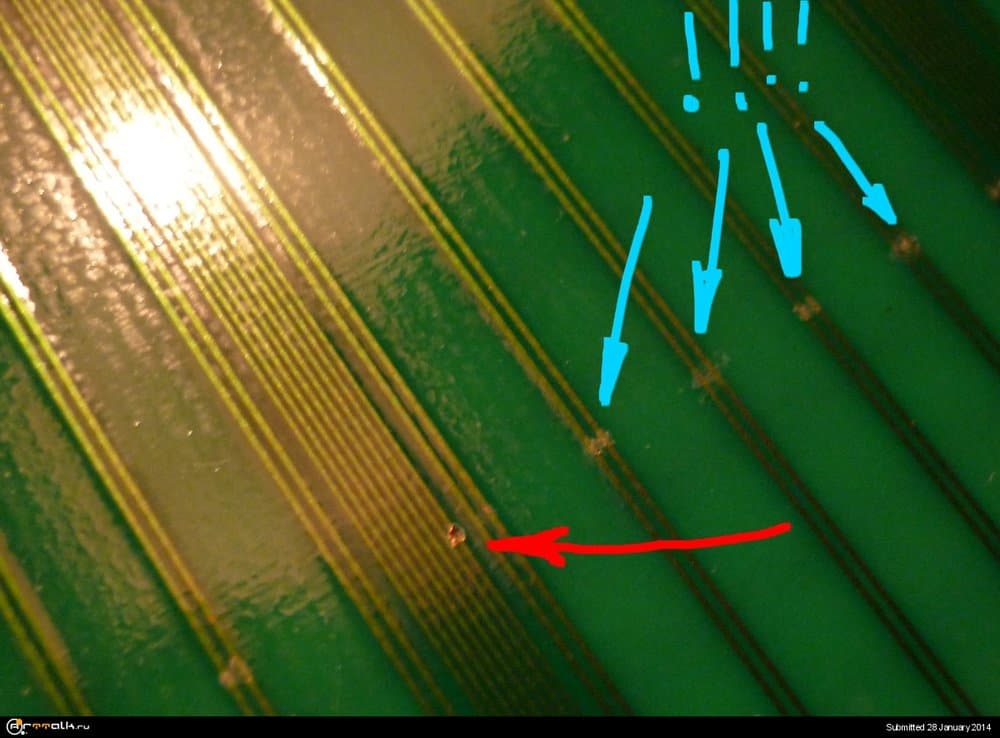

Красной стрелкой обозначена перетертая дорожка на плате, голубыми стрелками места которые поверхность планшета своими пазами начинает давить на эти самые дорожки на плате. Знайте чем сильнее вы давите на поверхность тем сильнее эта поверхность давит на дорожки на плате. В конце концов передавила у меня... Опять же вопрос к производителю... там много мест где нет этих самых дорожек... почему не сделать опоры на те места???


Share this post


Link to post
Share on other sites

Взял паяльник олово с канифолью и принялся паять микропайку... Вся сложность в том что очень сложно попасть олово по дорожке что бы оно прилипло к ней. Но когда она все-таки прилипла решил еще залить клеем моментом что бы уж наверняка.


Share this post


Link to post
Share on other sites

Ну и последнее конструктивное вмешательство это срез этих пазов где произошло перетирание дорожки и еще пару мест где это может случится.


Share this post


Link to post
Share on other sites

Собрал в обратном порядке а на расслоенный скотч капнул по капле момента. Теперь работает как прежде.



Совет Теперь вы знаете что давить на поверхность планшета надо с пониманием что вы давите на саму плату и чем сильнее тем раньше вы перетрете эти самые дорожки. Вот и еще относитесь бережней и купите жесткий чехол если носите его с собой! Удачи и помните про этот пост. (который наверно единственный в сети интернета) :_o_:
