RIDDICK

Создание мужской фигуры в zbrush3.1 из ZSpheres

Урок

134 пользователя проголосовало

  1. 1. Урок

    • Полезный
      113
    • Познавательный
      17
    • Любопытный
      2
    • Ничего особенного
      2


Рекомендуемые сообщения

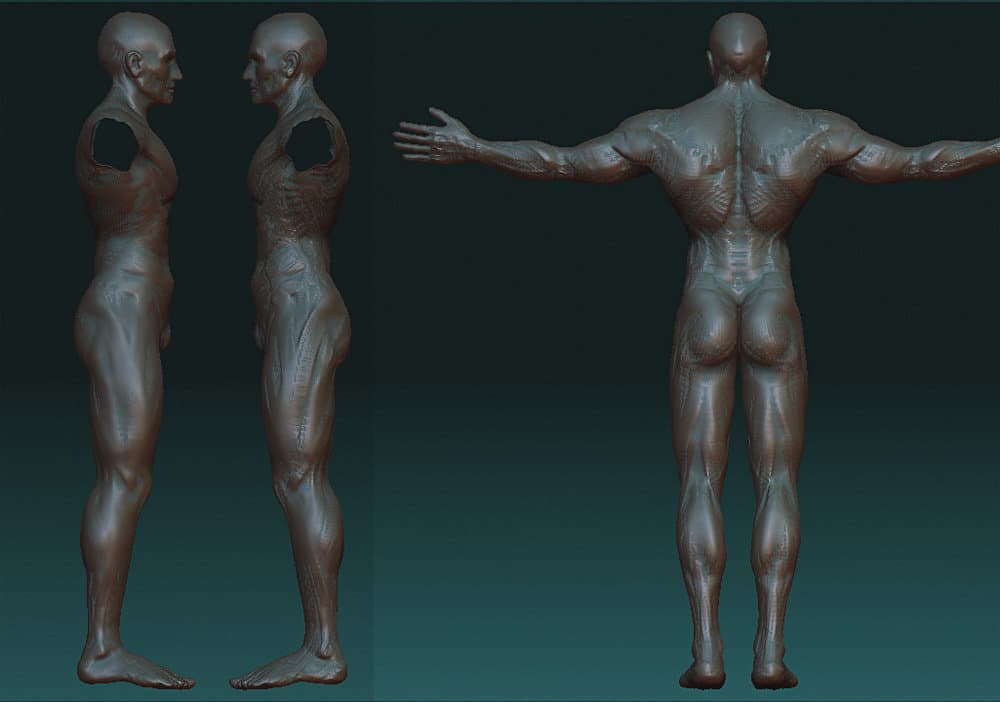

В этом уроке я покажу вам как вылепить мужскую фигуру их з-сфер в zbrush.

Урок расчитан на новичков в области 3Д скульптуринга, но вполне возможно что и знающие люди почерпнут для себя кое-что полезное.

Итак приступим.



Некоторые материалы я буду черпать из различных уроков на подобные темы а также из анатомий Бамеса и Барчаи.


Изменено пользователем NULL

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

инструменты, редактирование и навигация в Zbrush



Палитра Tool одно из наиболее важных меню. В этой палитре вы загружаете, сохраняете и редактируете ваши модели. Выберите сферу из 3d примитивов и нарисуйте ее на холсте.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В верхней части холста вы можете найти кнопки Edit (редактирование Т), Draw (рисование Q), Move (перемещение W), Scale (масштабирование E) и Rotate (поворот R).


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

После того, как вы нарисовали сферу, все эти иконки, за исключением Edit, теперь активны. Вы можете перемещать, масштабировать и поворачивать модель (соответственно: W, E, R клавиши) для трансформирования или остаться в режиме рисования (клавиша Q), чтобы добавлять другие сферы. Теперь, войдите в режим Edit и нажмите кнопку Make PolyMesh3D в меню Tool. Примитив сферы конверитуется в обычный 3d меш.



В режиме Edit доступны кнопки Draw, Move, Scale и Rotate, с помощью которых вы можете менять форму сферы, перемещать ее, масштабировать и поворачивать.

Эти кнопки (кроме Draw) дублируются также и с правой стороны холста.



Также вы можете использовать следущие действия:



- Чтобы повернуть модель, просто кликните и тащите по пустой области холста либо поверните модель пользуясь кнопкой Rotate справа у холста.

- Чтобы переместить вашу модель, нажмите Alt+клик и тяните по холсту либо переместите модель пользуясь кнопкой Move справа у холста.

- Для масштабирования модели, нажмите Alt+клик и тащите по холсту, отпустив клавишу Alt либо масштабируйе модель пользуясь кнопкой Scale справа у холста.

- Для центрирования модели нажмите "." либо дважды на кнопке Scale справа у холста.

- Вызов быстрого меню инструментов - Пробел

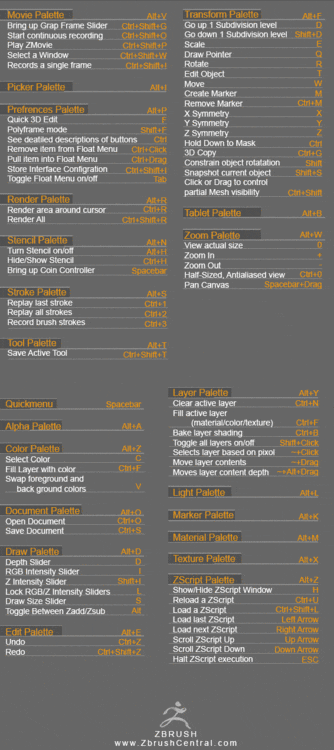

Вот сводка горячих клавиш :ROFL:


Изменено пользователем NULL

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

моделирование



Слева от холста в свитке Brush находится набор различных кистей, которые помогут вам в работе над моделью.

Каждая из них по разному действует на объект и может быть комбинирована с различными видами штриха (strokes) и альфа-картами (alpha maps).

Очень советую пару часов потратить на експерименты с кистями, альфами и штрихами в самых различных комбинациях.


Изменено пользователем NULL

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

так же очень легко Вы можете сами создать свою альфа-кисть и импортировать ее в zbrush


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В горизонтальном меню над холстом вы найдете кнопки контроля цвета (color), прозрачности (opacity) и материала (material) модели, когда выключен режим Edit; и глубины (depth), цвета (color), прозрачности (opacity), материала (materials) 3d кисти, когда режим Edit включен, а также регуляторы обьема кисти и ее "горячего пятна" + сводку о модели и сцене (кол. полигонов).



- Нажмите S, чтобы изменить размер кисти.

- Нажмите U, чтобы изменить Z-интенсивность (Z intensity) кисти.

- Нажмите I, чтобы изменить RGB-интенсивность (RGB intensity) кисти.

- Нажмите O, чтобы изменить Focal Shift кисти (аналог регулировок Soft Selection в Максе)

- Также вы можете увидеть все эти опции, кликая правой кнопкой мыши.

В палитре Transform находятся опции симметрии (Symmetry). Она сбережет вам немало времени.

Симметрия по X, Y или Z включается также при нажатии соответсвенно клавиш X, Y и Z.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Скрывание части объекта



Верхняя часть изображения:



- Нажмите CTRL+Shift растяните прямоугольник над той частью сферы, которую вы хотите оставить видимой. Остальная часть будет спрятана.



Нижняя часть изображения:



- Нажмите CTRL+Shift растяните прямоугольник как и предыдущий, но во время растягивания отпустите клавишу SHIFT. Прямоугольник станет красным, и основная часть модели исчезнет.



- Для того, чтобы инвертировать видимость, нажмите CTRL+Shift и растяните прямоугольник на пустой части холста.



- Для того, чтобы снова увидеть всю сферу, нажмите CTRL+Shift+клик на пустой части холста.



- Инструмент Lasso, при нажатии CTRL+Shift, позволяет быстро выделить область любой формы (и замыкании выделенной области) на обьекте.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Маскирование



верхняя часть изображения:



- Нажмите CTRL и закрасьте нужную часть сферы (поводите по обьекту кистью, чтобы нарисовать маску).



нижняя часть изображения:



- Нажмите CTRL+ Alt и проведите линии там, где нужно демаскировать часть сферы. Так же как и для моделирования, вы можете выбрать альфу для линии.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

верхняя часть изображения:



- Нажмите CTRL и растяните прямоугольник (начиная с пустой области холста) для маскирования части сферы.



нижняя часть изображения:



- Нажмите CTRL+Alt и растяните прямоугольник, чтобы демаскировать часть сферы.

- Для инвертирования маски, нажмите CTRL+Alt+клик на пустой части холста.

- Для того, чтобы убрать маску, нажмите CTRL и растяните прямоугольник на пустой части холста.

- Вы также можете использовать lasso для маскирования.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Экструдирование в отдельный сабтул



Что бы экструдировать маску в отдельный сабтул заходим в свиток SubTool и жмем Extract. Настройки тут же.


Изменено пользователем NULL

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Итак подходим вплотную к моделированию нашей фигуры.

Выйдите из режима редактирования (Edit) и откройте новый документ CTRL+N (При этом ваша редактируемая модель исчезнет с холста).



Использование Z-Spheres для создания основы фигуры.



Для начала мы сформируем простой элемент модели, используя Zspheres. Из Zspheres можно быстро создать элементы фигуры, чтобы впоследствии "слепить" из них модель.

Эта модель будет шаблоном, из которого мы впоследствии создадим конечную топологию нашего парня.



Выберите ZSphere в палитре Tool, нарисуйте ее на холсте и войдите в режим редактирования (Edit).



Активируйте симметрию по X, используя клавишу X.

Вы можете также найти опции симметрии в меню Transform.

Обратите внимание, что курсор становится зеленый, когда находится над осью симметрии.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

- Нажмите на иконку Draw и начните добавлять к первой Z-Sphere вторую. Обратите внимание, что она должна находиться на оси симметрии.

- Перейдите в режим перемещения Move (клавиша W) и передвиньте ее наверх, над исходной сферой.

- Вернитесь в режим Draw и добавьте точно так же еще 2 Z-Spheres.

Для формирования фигуры вы можете двигать (Move), поворачивать (Rotate) и масштабировать (Scale) каждую Z-Sphere индивидуально или выбрать связь (Link) между Z-Spheres, чтобы сдвинуть всю иерархию сфер.

Если вы хотите удалить Z-Sphere - Alt+клик на ней (в режиме Draw).

Что бы увидеть топологию которая у вас получается на данном этапе - жмем A


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Обращаю ваше внимание на размещение з-сфер глаз рта и ушей для правильной топологии и удобства последующей работы. Они просто задвинуты внутрь основной з-сферы.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Пора добавить ноги и руки.

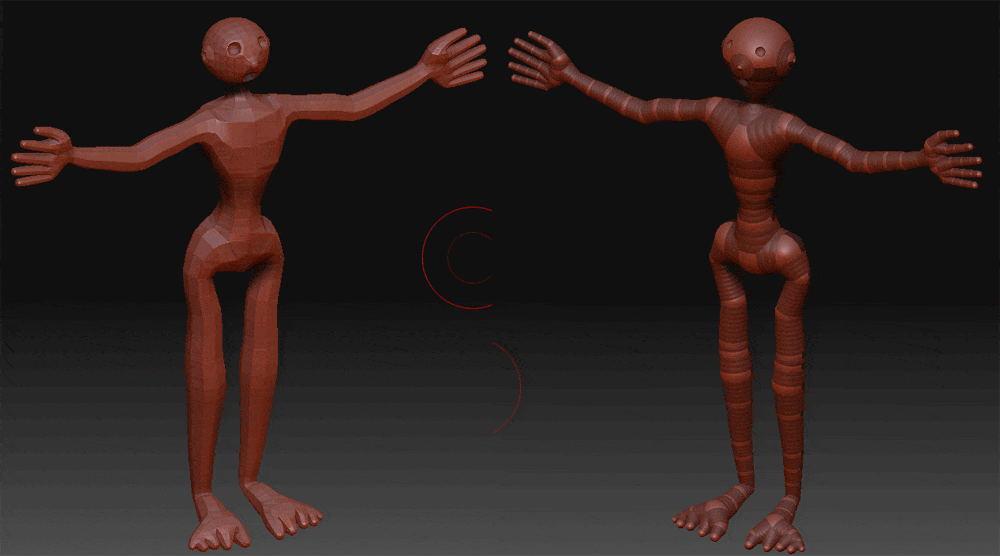

Примерно так у меня выглядели скелет и меш нашей модели в конечном счете.


Изменено пользователем NULL

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Видимость полигрупп (Polygroups)



Держа CTRL+Shift, кликните на полигруппе или соединении двух полигрупп: остальная часть модели исчезнет. Вернуть видимость модели или инвертировать видимость вы можете как обычно.



Рассмотрите поближе поли модель, особенно руки.

Вы увидите, что части нашей поли модели окрашены в разные цвета. Каждая из этих частей и есть полигруппа.



Новая полигруппа создается каждый раз, когда разделена иерархия Z-Sphere.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Когда Вы смоделируете вашу болванку, проверьте, чтобы каждый палец был в отдельной полигруппе.

Это Вам поможет позднее.



Когда закончите - сохраните модель. Tool => Save As



Примечание: Из-за красноватого шейдера глины полигруппы не очень хорошо видны. Вы можете переключиться на более нейтральный шейдер или изменить режим рендера (Render) на Preview.


Изменено пользователем NULL

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Когда топология из з-сфер нас полностью устраивает - жмем Make PolyMesh3D


Внимание! Поле этого шага любые манипуляции с з-сферами остаются в прошлом... Они недоступны. Начинаем собственно скульптинг.



Модель, которую вы создали, имеет несколько уровней subdivision.

Вы можете перемещаться туда-сюда между этими уровнями во время моделирования, используя кнопки Lower Res или Higher Res (в субпалитре Tool:Geometry) или используя клавиши D и Shift+D.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А дальше я пользовался всего двумя кистями... Move (для позиционирования глобальных масс и вершин модели на самых низких уровнях subdivision)

и ClayTubes (Эта кисть превосходно подходит для скульптинга именно мужской мускулатуры)

Очень редко я использовал кисть Standard Она больше подходит для работы с женским телом ИМХО.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Обе кисти я прилично разбавлял клавишей SHIFT, которая сглаживала поверхность в нужном месте, например на стыках формы и свежих мазков и клавишей ALT которая давала обратный еффект выбраной кисти.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

*лирическое отступление о транспозитинге - начало

Если вас не устраивает скажем положение или размер ладоней (к примеру), можно воспользоваться шикарным инструментом - транспозитингом. Я его использую практически везде и постоянно...



Мы тщательно (ибо порвет) маскируем область модели которая не должна быть подвергнута транспозитингу (желательно эти операции проводить на низких уровнях subdivision) не забывая про обратную сторону модели и во вкладке Masking жмем Blur Mask

Это сделает в дальнейшем область поворота поверхностей более плавной.



И жмем Rotate над холстом


Изменено пользователем NULL

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Далее жмем клавишу Х (для симетрии) и нажимаем в области начала редактирования модели (плече) протаскиваем и отпускаем на конце ладони. Положение полосы транспозитинга советую всегда проверять с разных положений и проекций. Ухватившись за большой желтый круг мы редактируем положение полосы. Взявшись за внутренний - редактируем модель.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

*лирическое отступление о транспозитинге - конец

3Д модель для снятия стресса поставляется с уроком совершенно бесплатно.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

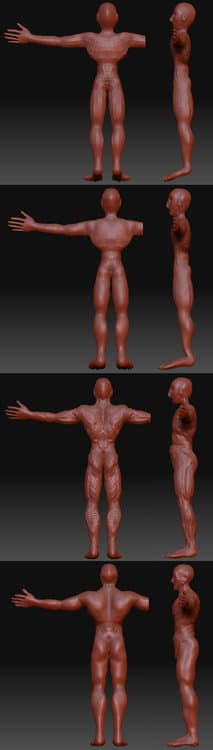

Далее я покажу этапы работы над болванкой до момента когда уже стоит взяться за книги по анатомии.

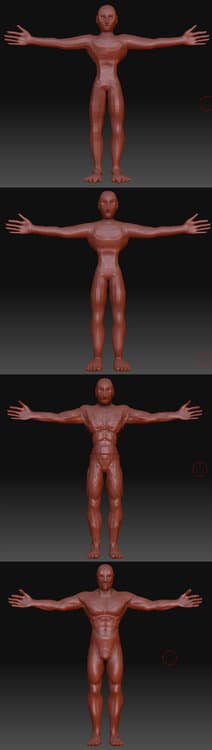

Вид спереди
