Вот решил представить на ваш суд мэйкингофф свое работы "DragONtFLY", который я написал специально для книги "Digital Art Masters 3".

Так как были свои требования и ограничения по количеству слов он (мэйкингофф) получился, так сказать, в общих чертах. Так что сильно не пинайте, выкладываю первоисточник на русском.





Введение



Первый вариант этой работы был создан мной в 2006 году. В то время на одном из сайтов проводился конкурс по 3D моделированию «Заводная игрушка» и у меня родилась идея создания работы, в которой было бы видно, при помощи каких, зачастую грубых, инструментов создаются изящные вещи. Так как одним из условий конкурса было наличие часового механизма, я решил создать механическую стрекозу, при этом добиться ощущения старины. Но, так как, к тому моменту мой опыт в настройке материалов и света был не очень большим, финальное изображение получилось не высокого качества. Спустя год, я решил вернуться к этой работе и «довести ее до ума».



Модель стрекозы оставил без изменения, все остальные модели, все материалы и свет полностью переделал, плюс добавил множество деталей, которых не было на первоначальном изображении.



В общей сложности, над созданием этой работы я провел около месяца (работая только в свободное время). И далее, я хочу поделиться своим опытом ее создания.



Моделирование



Для моделирования практически всех деталей сцены я пользовался полимоделированием. Обычно я начинаю с создания примитива (box, cylinder, plane и др.), применяю к нему модификатор Edit poly и, при помощи различных инструментов полимоделирования (extrusions, bevels, chamfers, cutting и др.) и модификаторов (Symmetry, Bend, Shell, Twist, Noise, Displace, Turbosmooth и др.) добиваюсь необходимой мне формы и детализации.





Для создания чеканки на ободе лупы и на металлической банке я решил использовать Displacement (скорее для получения дополнительного опыта в этой области), для этого мне были необходимы карты высот, которые я создал при помощи созданной модели повторяющейся части рисунка и Zdepth.





При создании ветоши я использовал модификатор Cloth с последующим ручным редактированием положения вершин.



Материалы и текстурирование



Почти половина времени создания работы у меня ушло на создание материалов, так как я считаю, что недоработанным материалом можно «загубить» любую, даже самую проработанную модель. И по этой причине я уделяю большое внимание их созданию.



Все текстуры, использованные в этой работе, из моей личной библиотеки, некоторые из них я фотографировал специально для этой работы. Например, текстура дерева для стола, текстура ткани и др. Некоторые текстуры я создавал «с нуля» в Photoshop, например бумага с надписью и рисунком, текстура царапин на молотке и др.



В этой работе я не использовал «развертку» для текстурирования, так как не люблю этого делать и всегда пытаюсь (где это возможно) избежать этого. Я ограничился использованием базового (планарного, кубического, цилиндрического) мэппинга и применением Multi/Sub-Object материалов.



Больше всего времени я потратил на создание реалистично выглядящих материалов стекла линзы и металла молотка, так как применение параметров близких к физическим характеристикам этих материалов не дали желаемого результата, и мне пришлось подбирать их «на глаз».



Некоторые из текстур вы можете увидеть на рисунке.





Освещение и визуаливация



В качестве основного источника света (света от окна) в сцене я использовал плоский VrayLight. Для того, что бы в отражении этот источник выглядел как окно, я поместил перед ним два пересекающихся бокса имитирующих оконный переплет. Плюс, в качестве окружающего света и для отражений использовал HDRI карту.



Базовое изображение, разрешением 2700х3672, рендерилось около четырех часов на моем компьютере (PentiumIV – 3000, 2 ГБ памяти). В качестве антиалиасинг фильтра я использовал VraySincFilter, для Primary GI engine взял Irradiance map, а для Secondary GI engine – Light Cache.



Постобработка





Когда финальный рендер был готов, я решил, что изображению не хватает контрастности и необходимо как-то выделить стрекозу. Для того, чтобы точно отделить стрекозу от остального изображения мне необходима была маска повторяющая контуры стрекозы. Для ее изготовления, в 3d Max-е сделал невидимыми все объекты кроме стрекозы, назначил ей черный материал, отключил все источники света, бекграунд сделал белым и отрендерил изображение, которое и послужило маской для отделения стрекозы от фона.





При помощи этой маски, в Photoshop-е, стрекозу сделал немного светлее, а фон наоборот темнее. И повысил общую контрастность изображения.



При создании эффекта DOF, для экономии времени рендера, я решил немного «схитрить» и сделать его при помощи постобработки. Для этого я использовал Zdepth. Отрендерил две карты глубины, для одной взял в качестве параметра min расстояние от камеры до ближайшего видимого объекта, в качестве max - расстояние от камеры до центра тела стрекозы. Для второй, параметр min - расстояние от камеры до центра тела стрекозы, в качестве max - расстояние от камеры до самого дальнего видимого объекта. Затем, в Photoshop, соединил их в одно изображение при помощи способа смешивания слоев «screen».





И использовал это изображение как маску для Lens blur.



Я понимаю, что этот способ не совсем правилен с физической точки зрения, но получившийся результат меня устроил.



Эффект Volume Light и пыль на изображение наложил в Photoshop, отдельным слоем с режимом «screen». Предварительно, в 3d Max, создал слой для этого, создав дополнительный источник света с эффектом Volume Light, применив всем объектам в сцене черный материал и отрендерив это изображение.





Заключение



Я понимаю, что многие вещи в этой работе можно было сделать другими (даже лучшими) способами, но так как в своих персональных работах я не ограничен в сроках, я всегда пытаюсь использовать необычные для себя или малознакомые мне приемы работы для получения дополнительного опыта в 3D. Так же, я пытаюсь найти способы, чтобы ускорить получение конечного изображения.



Я надеюсь, что, прочитав вышеизложенное, Вы поймете некоторые мои приемы работы, а может быть даже найдете для себя что-то полезное.

[winter 0]

Да, это все таки статья, а не урок. Здесь скорее про то что я делал, а не про то, как. Я лично с удовольствием почитал бы по подробнее про использование Zdepth: при каких настройка, с какими, может быть неожиданностями, пришлось столкнуться. Метал молотка, например - отличный! Хотелось бы узнать, каким образом (применительно к этой сцене)?



Будем ждать подробного рассказа, думаю многим будет интересно.

[Tangerine 0]

GTsw

Большое спасибо за статью! Всегда интересно читать о создании знаменитых работ))

[SAT 0]

Согласен с winter'ом. За статью спасибо, но хотелось бы и некоторых деталей достижения того или иного результата в работе. Если есть возможность поделиться, было бы интересно почитать.

[GTsw 0]

Если честно, даже и не знаю, что рассказывать...

Ну, вот сдесь можно почитать о создании чеканки при помощи Zdepth и displacement:

http://to3d.ru/index.php?option=com_content&task=view&id=73&Itemid=94

Материал молотка я подбирал методом проб и ошибок, и в конце концов пришел к довольно простым настройкам (попозже выложу).

Если есть конкретные вопросы по работе, спрашивайте, раскажу.

[GTsw 0]

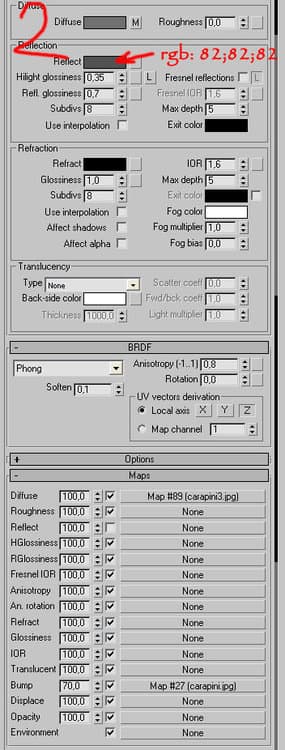

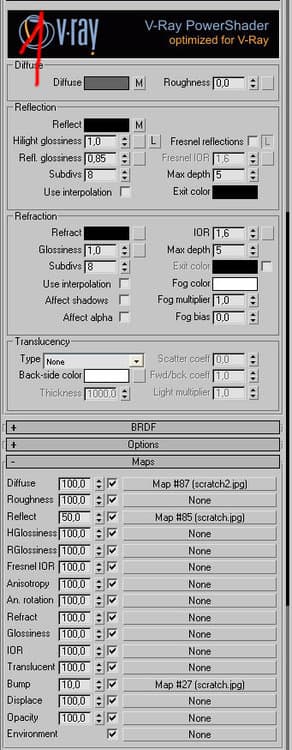

Вот материал молотка:

[Melentiev A 0]

GTsw

О! Спасибо за рассказ!!!!! :_))) И за метериал.)) Особо спасибо за маску для Lens blur. Теперь буду знать этот способ, а то все ручками да ручками делаю.)))

[Neutrino 0]

Отличная работа! И спасибо за мэйкин оф 8-)

[RIDDICK 7]

Спасибо за статью! Отличная работа

:-x



Хотелось бы узнать поподробнее вот об этом методе ДОФа с использованием Zdepth. Как оно где оно и что оно?

При создании эффекта DOF, для экономии времени рендера, я решил немного «схитрить» и сделать его при помощи постобработки. Для этого я использовал Zdepth. Отрендерил две карты глубины, для одной взял в качестве параметра min расстояние от камеры до ближайшего видимого объекта, в качестве max - расстояние от камеры до центра тела стрекозы. Для второй, параметр min - расстояние от камеры до центра тела стрекозы, в качестве max - расстояние от камеры до самого дальнего видимого объекта.

[GTsw 0]

Хотелось бы узнать поподробнее вот об этом методе ДОФа с использованием Zdepth. Как оно где оно и что оно?



Хорошо, я опишу все в подробнастях. Что-то типа урока. Немного по позже, когда время появится.

[Tangerine 0]

GTsw

ждем, спасибо!

[SAT 0]

GTsw

Ага, ждем, заранее благодарю!

[YarrY 0]

Да, работа отличная. Давно ее видел - оч понравилась. А дигитал арт мастерс - круто! Поздравляю.

[GTsw 0]

http://arttalk.ru/forum/viewtopic.php?p=15244#15244



Тут обещаный урок.

[GTsw 0]

Кстати, посмотреть как это выглядит в книге можно скачав PDF бесплатной главы из DAM3 (по каким-то причинам это оказался мой мэйкинофф).

Скачать можно с сайта http://www.3dtotal.com

Прямая ссылка:

http://www.3dtotal.com/articles/DAMV3_promotion/Denis_tolkoshevsky/Denis%20Tolkoshevsky.zip

[Tangerine 0]

скачала - интересно они оформляют)) Оформление меня сейчас особо интересует, так что будет полезно и с этой точки зрения! Спасибо

[Skobtsov A 0]

Давно обратил внимане на эту работу. Не только исполнение, но и идея великолепны. Вообще этот сайт на меня произвёл большое впечатление. Интересно, а механический кузнечик того же автора?

[plavik 0]

Отличная работа!!! ;-)

[Teku 0]

:shock: :clapclap:
