Правдоподобные листья для деревьев в Vue|Custom leaves for Vuе.

Этот урок показывает, как с помощью продукта Jungle DVD от Digarts создать материал правдоподобных веток с листьями для деревьев из Vue. Это будет первым этапом для создания ваших собственных деревьев.



Что вам потребуется для выполнения этого урока:





• Версия Vue, в которой есть редактор растений (Esprit with Botanica или выше).

• Бесплатная версия текстур от Digarts, доступная здесь.

• Photoshop или другая программа для редактирования изображений.





Запускаем Photoshop



Мы будем использовать 2 наименования из файла скачанного с Digarts. Оба расположены в папке Photoshop Layers. Откроем их в Photoshopе:

• Trunk & Limb Layers.psd

• Tropics (big tree leaves).psd

Мы будем использовать их для создания ветки дерева для последующего использования в Vue.

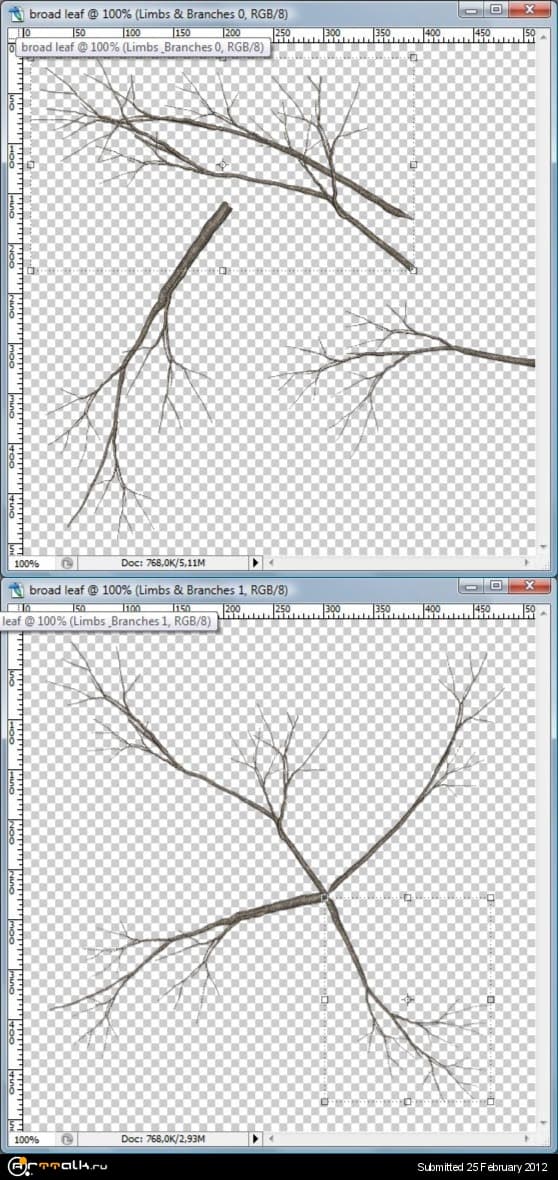

В Photoshopе, создадим изображение размером 512х512 пикселей с прозрачным фоном. Перетащим 3 или 4 ветки из файла Trunk & Limb Layers.psd во вновь созданное изображение. Я использовал ветки из слоя Limbs and branches.(рис. сверху)

Нажатием CTRL+T (или Apple+T на Mac) переместим и изменим размер веток, располагая их так, как на представленном изображении ( см. рис.), и соединим ветки в центре.(рис. снизу)

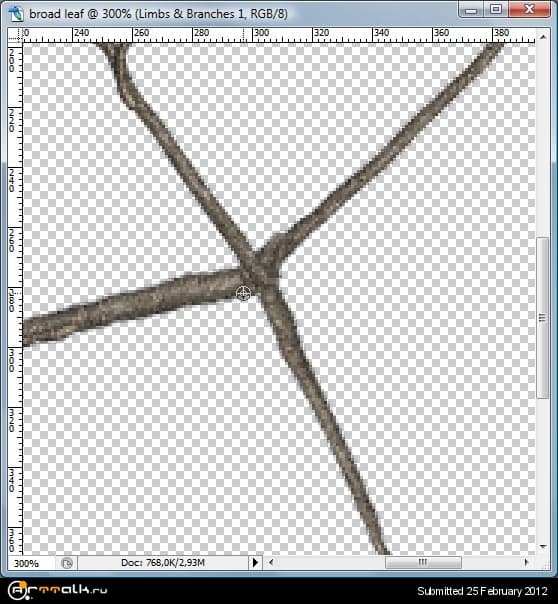

Здесь возможно образуется небольшой промежуток в том месте, где соединяются ветки. Чтобы исправить это, используем инструмент Сlone stamp с маленьким размером кисти ( меньшим, чем 10).

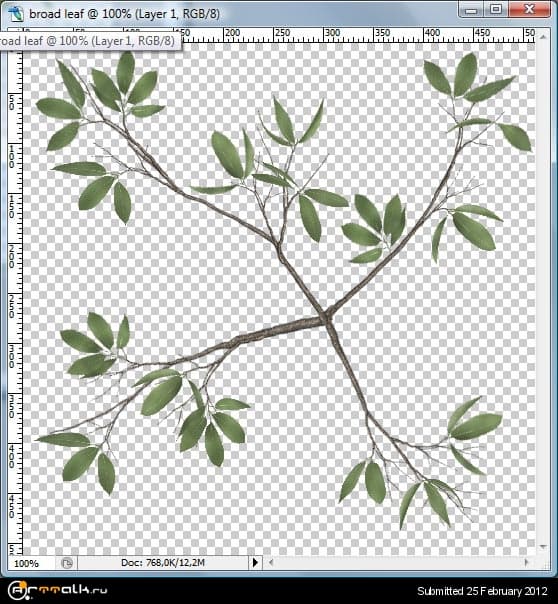

Сейчас перетащим несколько слоев с листьями из файла Tropics (big tree leaves).psd в наш файл с ветками. Расположим листья таким образом, чтобы они примыкали к веткам.

Так как Vue делает предпочтительно плотные деревья, поэтому я расположил листья, немного вдоль по длине ветки. Как только вы будете довольны результатами, сохраните файл в формате .psd , для того, чтобы позже его можно было изменить, если это будет необходимо.

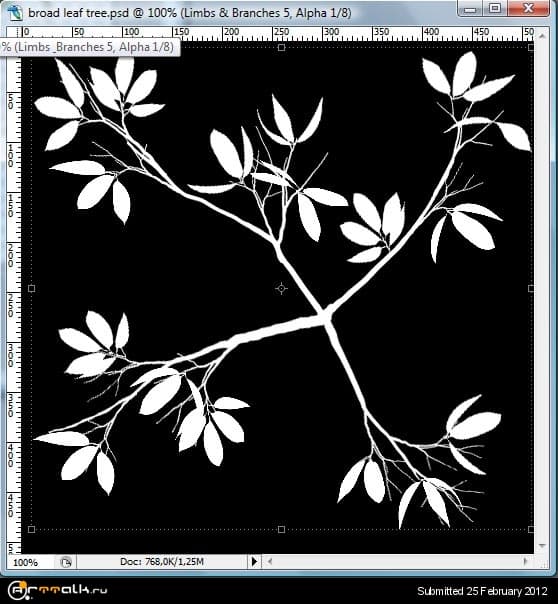

«Слейте» слои изображения. Нажмите CTRL+ click (или Apple+click)на оставшемся слое для создания выделения. Перейдем к каналам, и создадим новый канал с выделением. Сохраним файл в формате TIFF.






Работа в Vue

Создадим дерево в сцене для тестирования созданной нами текстуры. Для этого я использовал дерево деревенского клена (rural maple tree) из стандартных деревьев Vue.

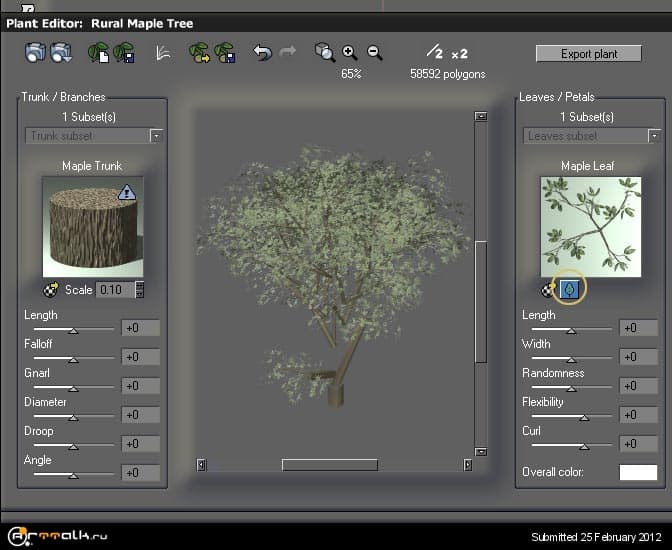

CTRL+E откроет редактор растений. Теперь вы можете видеть текстуру листьев клена в окне справа. Её мы и будем редактировать.

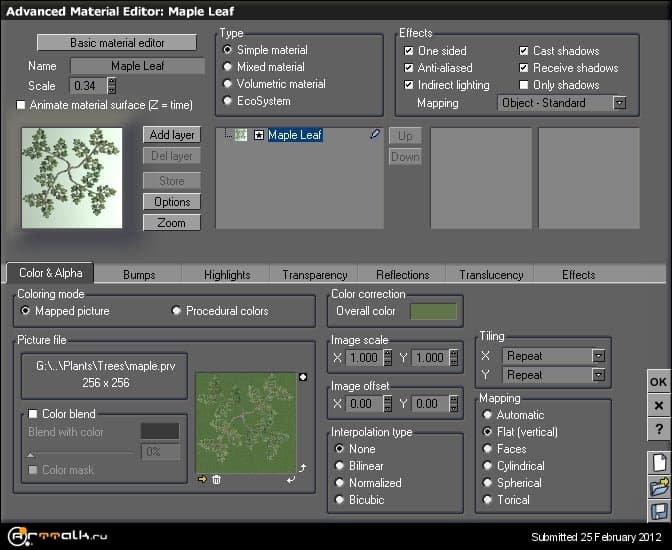

Щелкнем правой кнопкой мыши по ней и выделим «edit material». Во вкладке Color & Alpha нажмите небольшую стрелочку под изображением (в новых версиях программы кнопка изображена по-другому – картинка и над ней стрелочка) и выберите TIFF файл, созданный нами ранее. Далее вы увидите табличку:



The picture contains alpha information. Would you like to use it as a material transparency ?



( Изображение содержит альфа информацию. Хотите ли вы использовать его, как материал прозрачности?)

Нажмите Yes/Да.

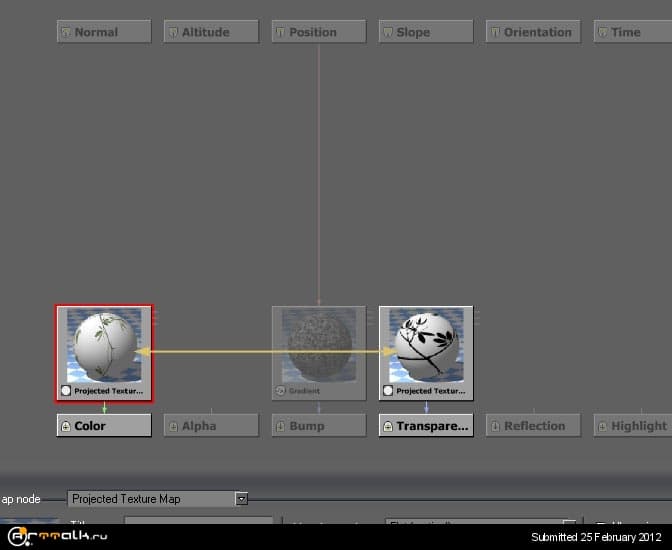

Сейчас у вас есть прекрасная текстура, но она не подходит для использования. Текстура с прозрачностью не подходит для данного цветного слоя. Я подозреваю, что это одна из общеизвестных ошибок Vue, но это легко исправить. Для этого нужно кликнуть правой кнопкой мыши по карте текстуры и выбрать Edit function.

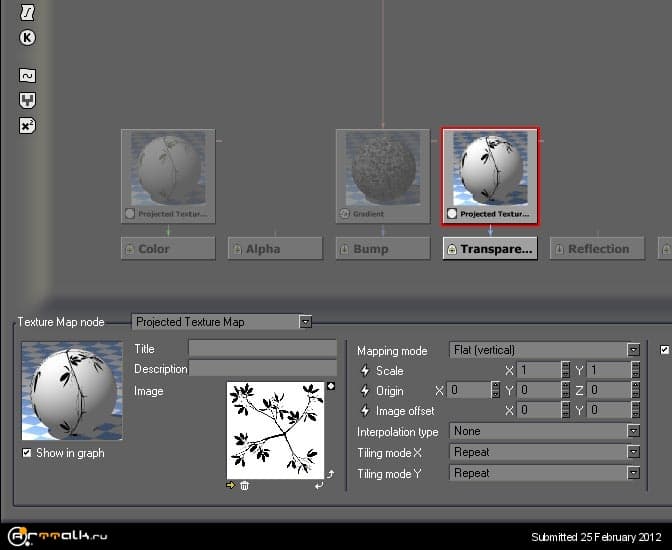

Кликнуть TRANSPARENCY MAP и изменить метод текстурирования: с Automatic на Flat (vertical).

Далее удалить функцию карты выдавливания(bump map), так как мы не будем ее здесь использовать. Также вы можете создать любую другую карту из текстурных карт.

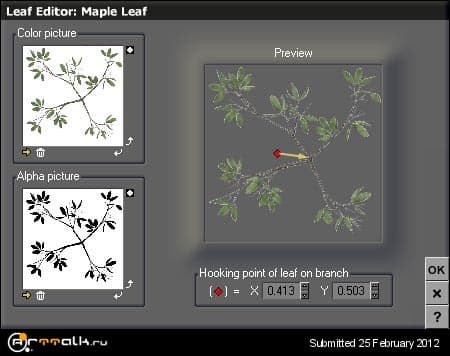

Вернемся назад в редактор растений. Сейчас у вас есть прекрасное дерево с правдоподобными ветками и листьями. И оно почти закончено. Нажмем на кнопку с маленьким листиком под изображением уменьшенной текстуры для открытия редактора листьев.






Затем переметим маленькую красную точку в центр соединения веток.






Вот такой тестовый рендер я сделал с новой текстурой. Смотрится хорошо. Повышение разрешения текстуры может закрыть Vue.






Я использовал эту технологию только с несколькими образцами, которые были предложены в Digarts. Продукт Jungle DVD for Photoshop имеет высокое разрешение файлов и состоит из более чем 45 различных растений, в том числе японского клена, бугенвилей, цветущей яблони и др. Текстуры камыша, травы, зерен могут быть также легко использованы в Vue. Лишь некоторые пункты не могут быть использованы. Преимущество этих текстур в их большом разрешении, и практически все они на прозрачном фоне.



Автор: Olivier Ffrench

Оригинал статьи - http://www.virtual-lands-3d.com/custom-leaves-for-vue.html

Перевод - Elen.
